Eisele VM/VG – vertikālie šķidrmēslu sūkņi
Eisele VM un VG ir profesionāli vertikālie šķidrmēslu sūkņi, kas paredzēti šķidrmēslu, vircas un citu sūknēšanai piemērotu organisko šķidrumu maisīšanai un pārsūknēšanai lauksaimniecības uzņēmumos un biogāzes ražotnēs. Iekārtas apvieno augstu sūknēšanas ražību, izturīgu konstrukciju un uzticamu darbību arī sarežģītos ekspluatācijas apstākļos.
Pieejamas divas galvenās piedziņas versijas: VM ar elektromotoru (11–30 kW) un VG ar traktora jūgvārpstas piedziņu (24–55 kW). Atkarībā no modeļa sūknēšanas ražība sasniedz 10 000 l/min, bet iekārtu kopējais garums ir no 1,5 līdz 5,5 metriem. Sūkņi piemēroti šķidrmēslu krātuvēm, lagūnām, slaloma tipa sistēmām un dažādu konstrukciju rezervuāriem.
Papildus pieejama kompaktā VK sērija, kas paredzēta šķidrmēslu sadales un pārsūknēšanas staciju izveidei ar vairākiem cauruļvadu pieslēgumiem.
Galvenās priekšrocības
- Augsta sūknēšanas ražība – VM un VG sērijas nodrošina šķidrumu pārsūknēšanu ar ražību līdz 10 000 l/min, savukārt kompaktā VK sistēma atkarībā no konfigurācijas sasniedz līdz 12 000 l/min.
- Vienlaicīga šķidrmēslu maisīšana un pārsūknēšana – sūkņu konstrukcija ļauj veikt šķidrmēslu sajaukšanu un transportēšanu, palīdzot nodrošināt vienmērīgāku šķidruma konsistenci.
- Divas piedziņas iespējas – VM modeļi aprīkoti ar elektromotoru, bet VG sērija paredzēta darbībai ar traktora jūgvārpstu, ļaujot izvēlēties saimniecības infrastruktūrai piemērotāko risinājumu.
- Plašs sūkņu garumu diapazons – pieejami modeļi ar kopējo garumu no 1,5 līdz 5,5 metriem, kas piemēroti dažāda dziļuma krātuvēm un rezervuāriem.
- Izturīgs čuguna sūkņa korpuss – masīvs pelēkā čuguna korpuss paredzēts intensīvai ekspluatācijai un mehāniskām slodzēm.
- Nerūsējošā tērauda komponenti – cauruļvadu elementi, stieņi un V42 modeļu aizsargcaurules izgatavotas no nerūsējošā tērauda, nodrošinot labāku izturību pret koroziju.
- Stabila rāmja konstrukcija – izturīgā konstrukcija nodrošina mehānisko stabilitāti un uzticamu sūkņa novietojumu ekspluatācijas laikā.
- Nodilumizturīgs mehāniskais blīvējums – īpaši izturīga blīvējuma konstrukcija palīdz samazināt nodilumu un uzturēt sūkņa darbības drošību.
- Dažādi maisīšanas darba elementi – pieejamas dažādas gliemežlāpstiņu konfigurācijas atbilstoši sūkņa jaudai un paredzētajam pielietojumam.
- Droša darbība bez šķidruma – sūkņu konstrukcija ir piemērota sausgaitas apstākļiem, nodrošinot papildu ekspluatācijas drošību.
- Piemēroti sarežģītiem šķidrmēsliem – sūkņi paredzēti arī grūti apstrādājamu šķidrmēslu maisīšanai un pārsūknēšanai.
- Daudzpusīgas uzstādīšanas iespējas – piemēroti atklātām lagūnām, slaloma tipa sistēmām, betona un tērauda rezervuāriem, kā arī krātuvēm ar betona pārsegumu.
- Kompaktā VK sadales sistēma – iespējams izveidot šķidrmēslu sadales mezglu ar līdz četriem DN300 pieslēgumiem, nodrošinot šķidruma novirzīšanu starp dažādām sistēmas līnijām.
- Pārvietojams pacelšanas rāmis – pieejama karsti cinkota konstrukcija ar Euro stiprinājumu, kas ļauj pārvietot vertikālos sūkņus starp dažādām krātuvēm.
- Vienkārša ekspluatācija – pārdomāta konstrukcija atvieglo sūkņa lietošanu, novietošanu un apkalpošanu.
- Piemēroti lauksaimniecībai un biogāzes ražošanai – iespējams izmantot gan fermu šķidrmēslu apsaimniekošanā, gan biogāzes ražotņu šķidrumu transportēšanas sistēmās.
Tehnoloģija un iespējas
Vispārējie parametri
– Produktu sērijas: VM, VG un VK
– Iekārtas tips: Vertikālie šķidrmēslu maisīšanas un pārsūknēšanas sūkņi
– Pielietojums: Šķidrmēslu, vircas un sūknēšanai piemērotu organisko šķidrumu maisīšana un pārsūknēšana
– Galvenās funkcijas: Šķidruma maisīšana, pārsūknēšana un transportēšana
– Piedziņas veidi: Elektromotors vai traktora jūgvārpsta
– VM un VG sūkņu kopējais garums: 1,50–5,50 m
– VM un VG maksimālā sūknēšanas ražība: Līdz 10 000 l/min
– VK kompaktās sistēmas maksimālā ražība: Līdz 12 000 l/min
– Darba elementu konstrukcija: Dažādas gliemežlāpstiņas atbilstoši sūkņa jaudai
– Sūkņa korpusa materiāls: Pelēkais čuguns
– Cauruļvadu komponenti: Nerūsējošais tērauds
– Konstrukcijas stieņi: Nerūsējošais tērauds
– V42 aizsargcaurule: Nerūsējošais tērauds
– V41 aizsargrāmis: Krāsots tērauds, pēc izvēles nerūsējošais tērauds
– Blīvējuma tips: Nodilumizturīgs mehāniskais blīvējums
– Sausgaitas noturība: Paredzēta darbībai sausgaitas apstākļos
– Pielietojuma nozares: Lauksaimniecība un biogāzes ražošana

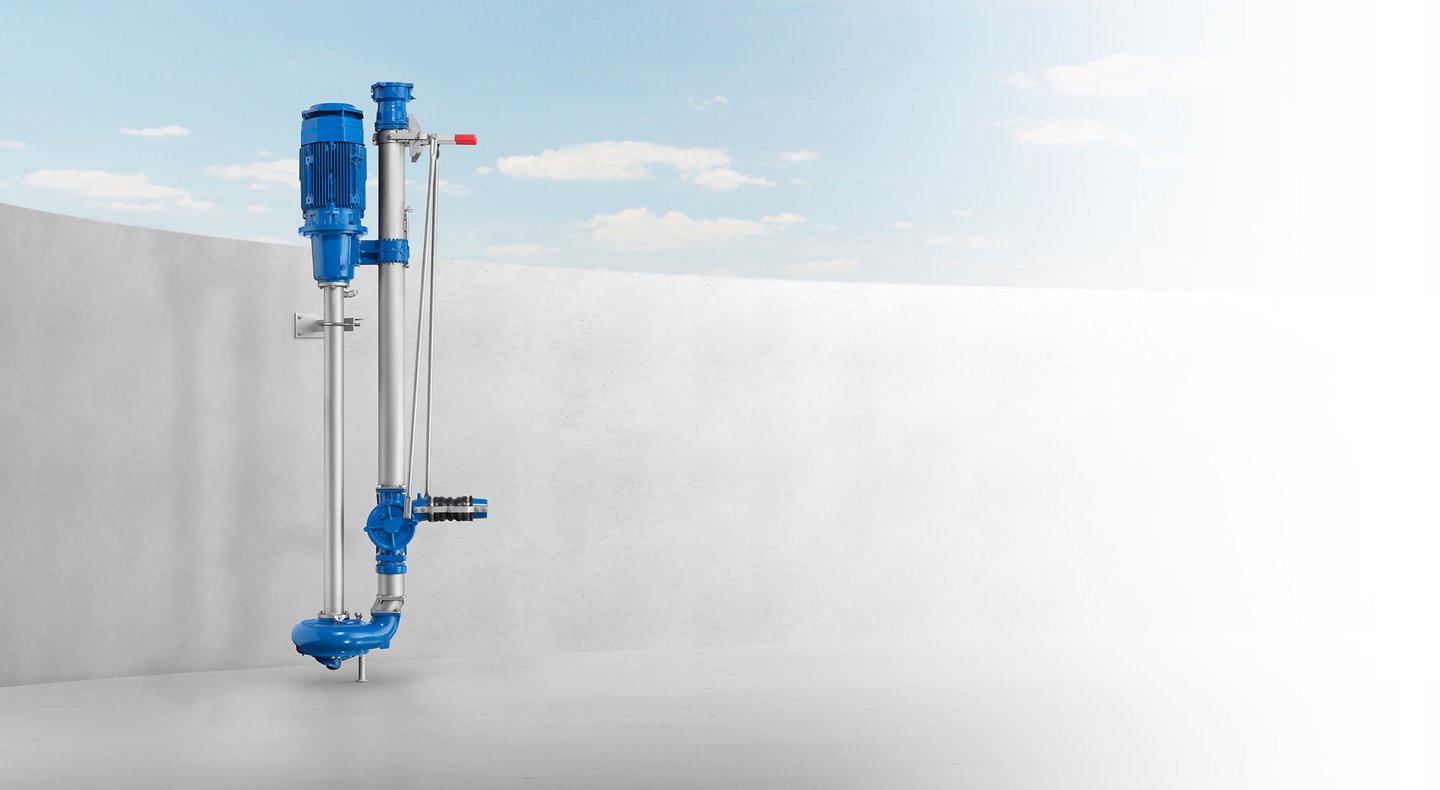

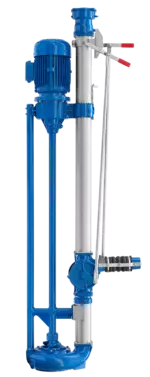

VM sērija – vertikālie sūkņi ar elektromotoru
– Sērija: VM
– Piedziņas veids: Elektriskais motors
– Pieejamie modeļi: VM 41, VM 42, VMU 41
– Elektromotora jaudas diapazons: 11–30 kW
– Sūknēšanas ražības diapazons: 3900–10 000 l/min
– Sūkņa kopējais garums: 1,50–5,50 m
– Sūkņa korpuss: Masīva pelēkā čuguna konstrukcija
– Darba elementi: Dažādas gliemežlāpstiņu konfigurācijas atbilstoši jaudai
– Aizsargkonstrukcija: V41 vai V42 izpildījums
– Mehāniskais blīvējums: Paaugstināta nodilumizturība
– Pielietojums: Stacionāras šķidrmēslu maisīšanas un pārsūknēšanas sistēmas
– Uzstādīšanas vietas: Atklātas lagūnas, slaloma sistēmas, betona un tērauda rezervuāri, krātuves ar betona pārsegumu

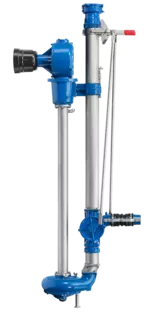

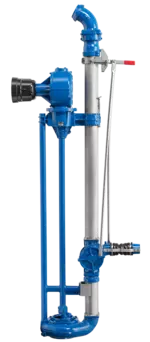

VG sērija – vertikālie sūkņi ar jūgvārpstas piedziņu
– Sērija: VG
– Piedziņas veids: Traktora jūgvārpsta (PTO)
– Pieejamie modeļi: VG 41, VG 42, VGU 41
– Piedziņas jaudas diapazons: 24–55 kW
– Sūknēšanas ražības diapazons: 6100–10 000 l/min
– Sūkņa kopējais garums: 1,50–5,50 m
– Sūkņa korpuss: Pelēkais čuguns
– Darba elementi: Gliemežlāpstiņas atbilstoši sūkņa jaudai
– Aizsargkonstrukcija: V41 vai V42 izpildījums
– Mehāniskais blīvējums: Nodilumizturīgs mehāniskais blīvējums
– Pielietojums: Šķidrmēslu maisīšana un pārsūknēšana, izmantojot traktora piedziņu
– Uzstādīšanas vietas: Atklātas lagūnas, slaloma sistēmas, rezervuāri ar betona pārsegumu, atklāti un tērauda rezervuāri
VK sērija – kompaktā šķidrmēslu sadales sistēma
– Sērija: VK
– Pieejamais modelis: VK 41/42
– Iekārtas tips: Kompakta šķidrmēslu sadales un pārsūknēšanas stacija
– Sūknēšanas ražības diapazons: 3900–12 000 l/min
– Kopējais konstrukcijas garums: 0,60–2,50 m
– Sadales pieslēgumu skaits: Līdz 4
– Sadales pieslēgumu nominālais diametrs: DN300
– Sadales kameras materiāls: Nerūsējošais tērauds
– Ventilācijas pieslēgums: Slēgflancis ventilācijas līnijai
– Spiedvada turpinājuma pieslēgums: Atloka savienojums, 180 mm
– Pielietojums: Šķidrmēslu pārsūknēšanas un sadales sistēmas
– Uzstādīšanas vietas: Atklātas un slēgtas lagūnas, rezervuāri ar membrānas jumtu, slaloma sistēmas, betona un tērauda rezervuāri
Konstrukcija un materiāli
– Sūkņa korpuss: Masīvs pelēkā čuguna lējums
– Cauruļvadu elementi: Nerūsējošais tērauds
– Savienojošie stieņi: Nerūsējošais tērauds
– V42 modeļu aizsargcaurules: Nerūsējošais tērauds
– V41 modeļu aizsargrāmis: Krāsots tērauds
– V41 papildu izpildījums: Nerūsējošā tērauda aizsargrāmis
– Darba elementi: Jaudai pielāgotas gliemežlāpstiņas
– Vārpstas blīvējums: Īpaši nodilumizturīgs mehāniskais blīvējums
– Konstrukcijas stabilitāte: Rāmja tipa konstrukcija
– Ekspluatācijas īpašības: Piemērota sarežģītiem šķidrmēsliem un sausgaitas apstākļiem
Pacelšanas un pārvietošanas aprīkojums
– Papildaprīkojums: Pacelšanas rāmis vertikālajiem sūkņiem
– Stiprinājuma veids: Euro stiprinājums
– Savietojamie sūkņi: VM un VG sērijas
– Maksimālais sūkņa garums pacelšanas rāmim: 4,0 m
– Konstrukcijas pārklājums: Karstā cinkošana
– Komplektācija: Integrētas atbalsta kājas un sūkņa balsts
– Montāžas komplekti: Atšķirīgi stiprinājumi V41 un V42 sūkņu konstrukcijām
– Pielietojums: Sūkņa pārvietošana un novietošana atklātās krātuvēs vai rezervuāros ar betona pārsegumu
Uzstādīšana un pielietojums
– Atklātas šķidrmēslu lagūnas: VM, VG un VK konfigurācijas
– Slēgtas lagūnas: VK kompaktā sistēma
– Slaloma tipa šķidrmēslu sistēmas: VM, VG un VK konfigurācijas
– Rezervuāri ar betona pārsegumu: VM, VG un VK konfigurācijas
– Atklāti rezervuāri: VM, VG un VK konfigurācijas
– Tērauda rezervuāri: VM, VG un VK konfigurācijas
– Rezervuāri ar membrānas jumtu: VK kompaktā sistēma
– Lauksaimniecības objekti: Šķidrmēslu krātuves, savākšanas un pārsūknēšanas sistēmas
– Biogāzes ražotnes: Šķidru organisko substrātu transportēšanas un sadales sistēmas
– Sistēmas konfigurācija: Individuāli pielāgojama krātuves dziļumam, nepieciešamajai ražībai, piedziņas veidam un cauruļvadu infrastruktūrai
Piezīme: VM un VG ir divas atšķirīgas piedziņas versijas, savukārt VK ir atsevišķs kompakts sadales stacijas risinājums. Norādītās jaudas un ražības vērtības attiecas uz modeļu diapazoniem. Faktiskā sūknēšanas ražība ir atkarīga no konkrētā modeļa, sūkņa raksturlīknes, spiediena augstuma un sistēmas hidrauliskās pretestības. Precīzi elektriskie parametri, jūgvārpstas apgriezieni, sūkņa masa un pieslēgumu izmēri jāprecizē izvēlētā modeļa tehniskajā dokumentācijā.
